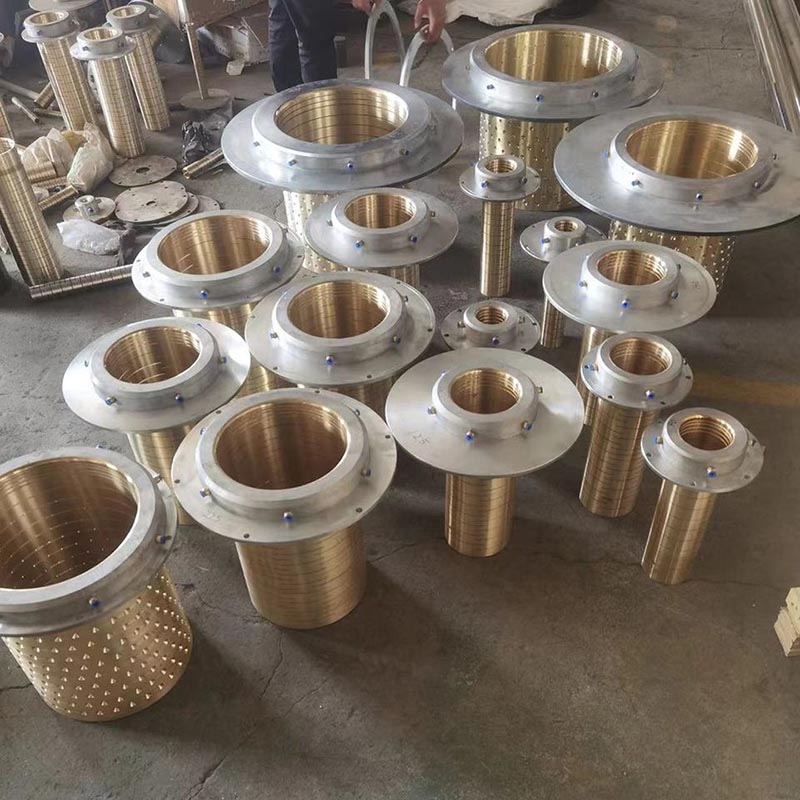

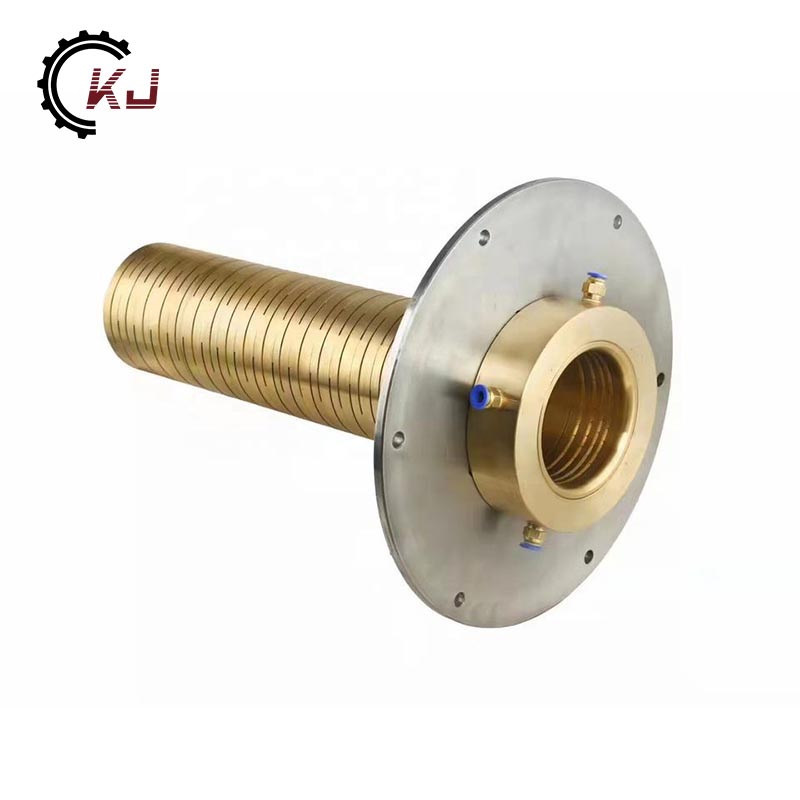

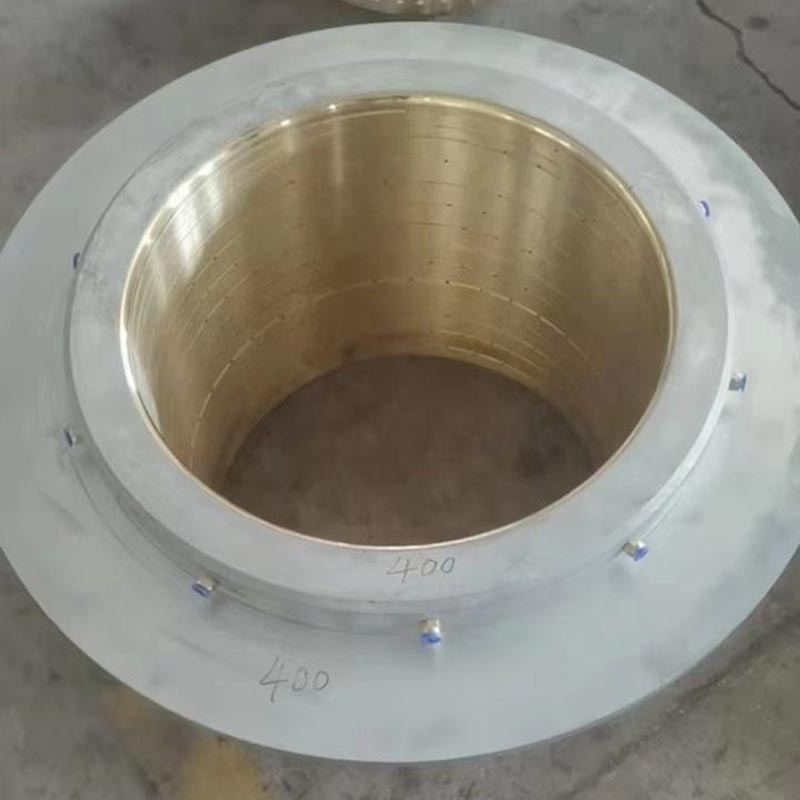

ダブルウォーターリング付きPEパイプスリーブ

ダブルウォーターリング付きPEパイプスリーブ

サイジングスリーブ/キャリブレーター

主に、サイジングスリーブの機能は、押出ダイスのチューブブランクを冷却し、チューブブランクの外径を固定し、チューブの表面をトリミングすることです。

製造工程の流れ

ａ． Q235厚肉鋼管を使用し、内穴荒加工の寸法余裕を残して内穴を荒加工します。

b.真穴用の貫通穴をドリルで開けます。

c.ジャケットと隔壁を組み合わせたものと、各入口と出口のパイプ継手を溶接します。

d.溶接応力を除去するためのアニール処理。

e.サイジングスリーブの内穴と位置決めストッパーの端面と内穴を図面サイズまで旋削仕上げ

サイジングスリーブご使用上の注意

ａ．サイジングスリーブを取り付ける際は、サイジングスリーブの変形を防ぐため、ハンドハンマーなどで叩いたりしないように慎重に取り扱ってください。

b.サイジングスリーブを使用する前に、内穴の表面を注意深く清掃し、バリや汚れがないようにしてください。

c.サイジングスリーブを取り付ける際は、押出管ブランクのサイジング、冷却、成形作業を円滑に行うため、サイジングスリーブの内穴とダイスの内穴の同心精度に注意してください。
